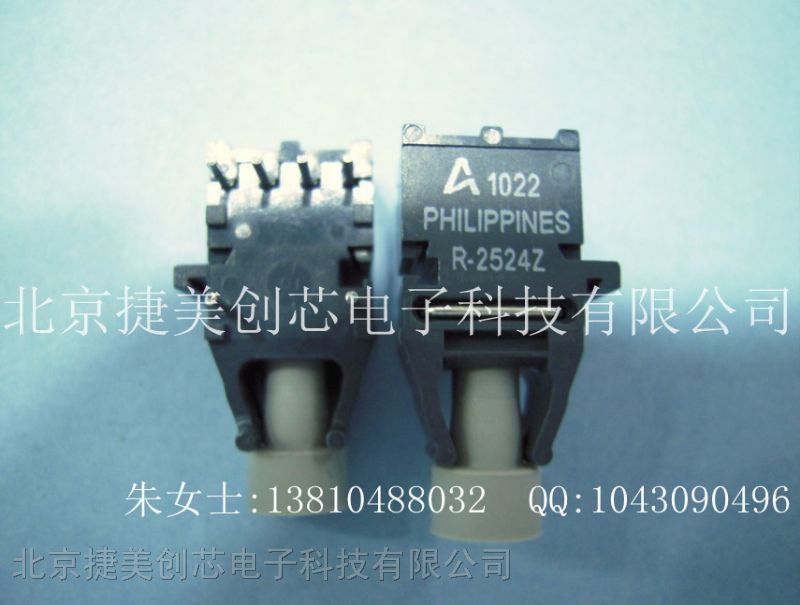

HFBR-1524Z  HFBR-2524Z 产品描述

1MBd 650nm 标准链路发射器、水平封装

多功能连接系列是一个完整的家庭光纤
光纤连接组件的应用程序需要一个低成本的解决方案。 HFBR-0500Z系列包括发射器，
接收器，连接器
和指定的电缆
简单的设计。这一系列的组件
是理想的
电压的绝缘隔离/解决问题，
EMI / RFI抗扰性，数据的安全性。光纤链路
设计被简化
的逻辑兼容
接收器
和完整specifi - 阳离子为每个组件。关键光学和电气参数链接的HFBR-0500Z家族的配置，充分保证
0亱70亱C.
各种各样的包配置
连接器为设计人员提供了许多机械解决方案，以满足应用的要求。发射机和接收机组件
已经被设计为使用高容量/低成本的装配过程，如自动插入
和波焊。
变送器包括一个660 nm的LED。接收器
包括单片直流耦合的，数字IC接收器
集电极开路输出晶体管肖特基。一个
内部上拉电阻可
中使用的
HFBR-25X1Z/2Z/4Z接收器。甲盾已经集成
到接收器IC，以提供额外
本地化的抗干扰能力。
已优化的内部光学器件
用于与1毫米直径的塑料光纤。多功能连接规格包括所有的连接器接口的损失。因此，常见的链路应用光学计算进行了简化。

HFBR-0500Z 1 MBd的多功能链接：
此套件包含：HFBR-1524Z发送的，HFBR-2524Z接收的，
抛光工具包，3种样式的塑料连接器，隔墙馈通，5米，直径1毫米的塑料电缆研磨膜和砂纸，HFBR-0500Z数据表。
应用文献资料
应用笔记1035（多功能链接）
VALOXR是通用电气公司的注册商标。
包装和处理信息
紧凑型多功能连接包
一种阻燃VALOXR UL 94 V-0级的材料（UL文件＃E121562）制成的，并使用相同的焊垫布局为标准，8的引脚
双列直插式封装。垂直和水平安装零件。这些低调的多功能
链接包
可以堆叠，而且是封闭防尘密封。微动的单纯，单纯闭锁，半双工和全双工闭锁连接器，提供单工或双工电缆。
包装定位
垂直和水平的性能和引脚
包是相同的。为了提供额外的
垂直多用途连接的附件支持
壳体，设计者到在封装底部的安装孔中的印刷电路板通过使用自攻螺钉的选项。对于大多数的应用，这是没有必要的。
包装外壳颜色
多功能的的链接元件和单工连接器的颜色编码，以消除混乱建立连接时，。
接收器是蓝色和发射器
是灰色的，除外的的HFBR-15X3Z发射机，这是黑色。
HFBR-0500Z系列型号指南
HFBR X5XXZ
1 =发送器
2 =接收Z =符合RoHS标准
5 = 600 nm光发射机和
接收器产品1 = 5 MBd的高性能链接
2 = 1 MB
D高的性能链接
3 = 40 KB
D低电流/扩展长距离的通信链路
2 =卧式包装4 = 1 MBd的标准链接
3 =纵包= 155 MBd的接收器
7 = 155 MB
ð变送器
8 = 10 MB
D高的性能链接
3
处理
多功能连接组件是自动插入。何时
波峰焊进行与多功能连接组件，
光纤端口的插头应该留在港口，以防止污染。不要使用回流焊工艺（即红外回流焊或气相回流）。推荐使用非卤化水溶性助焊剂（即0％氯化物），不松香助焊剂，
使用多功能连接组件。
多功能连接成分是水分敏感的设备，并在潮湿密封袋运。如果
组件在空气中暴露一段较长的时间，他们可能需要的烘烤工序之前的焊接的过程。

低成本光纤组件

直流到 5MBd 增强数字链路

40kBd 时延伸链路传输距离到 120 米

低电流链路：6mA 尖锋电流

水平和垂直安装

互锁功能

高噪声抗扰度

单工、双工和锁定连接器简易连接

防燃

发射器集成 660nm 红光 LED 带来简单可视性

兼容标准 TTL 电路
